멕시코 증류소가 금형 재설계와 어닐링 최적화로 4패널 오목 변형 문제를 해결한 방법

멕시코의 수제 주류 증류소는 맞춤형 700ml 유리병의 첫 대량 생산에서 심각한 오목 변형을 발견했다. 병 본체의 4개 패널 전부가 냉각 공정 중 안쪽으로 움푹 들어갔으며, 이로 인해 브랜드의 포장 업그레이드 및 출시 일정이 위협받았다. 근본 원인 분석, 금형 재설계, 그리고 어닐링 최적화를 통해 우리는 25일 이내에 결함을 해결했다. 수정된 양산은 99.2%의 수율을 달성했고, 고객사는 이후 해당 병을 장기 공급 프로그램에 추가했다.

바디 변형은 맞춤형 유리 병 제조에서 가장 교정하기 어려운 결함 중 하나이다. 구멍 지름 허용 오차나 벽 두께 편차와 달리, 단순한 공정 파라미터 조정으로 해결할 수 없으며, 금형 구조와 유리 성형 공정이라는 두 수준에서 동시에 개입해야 한다.

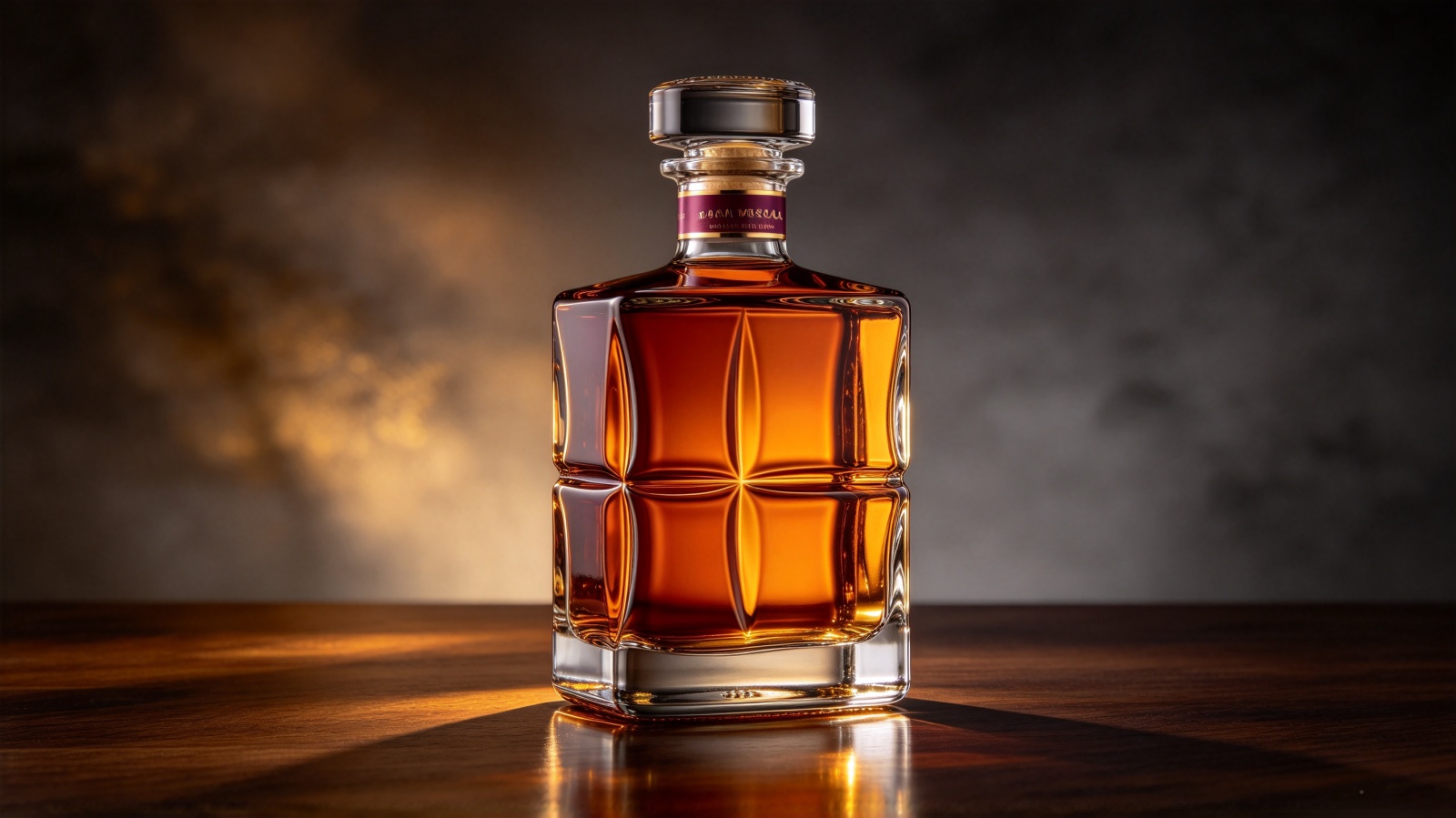

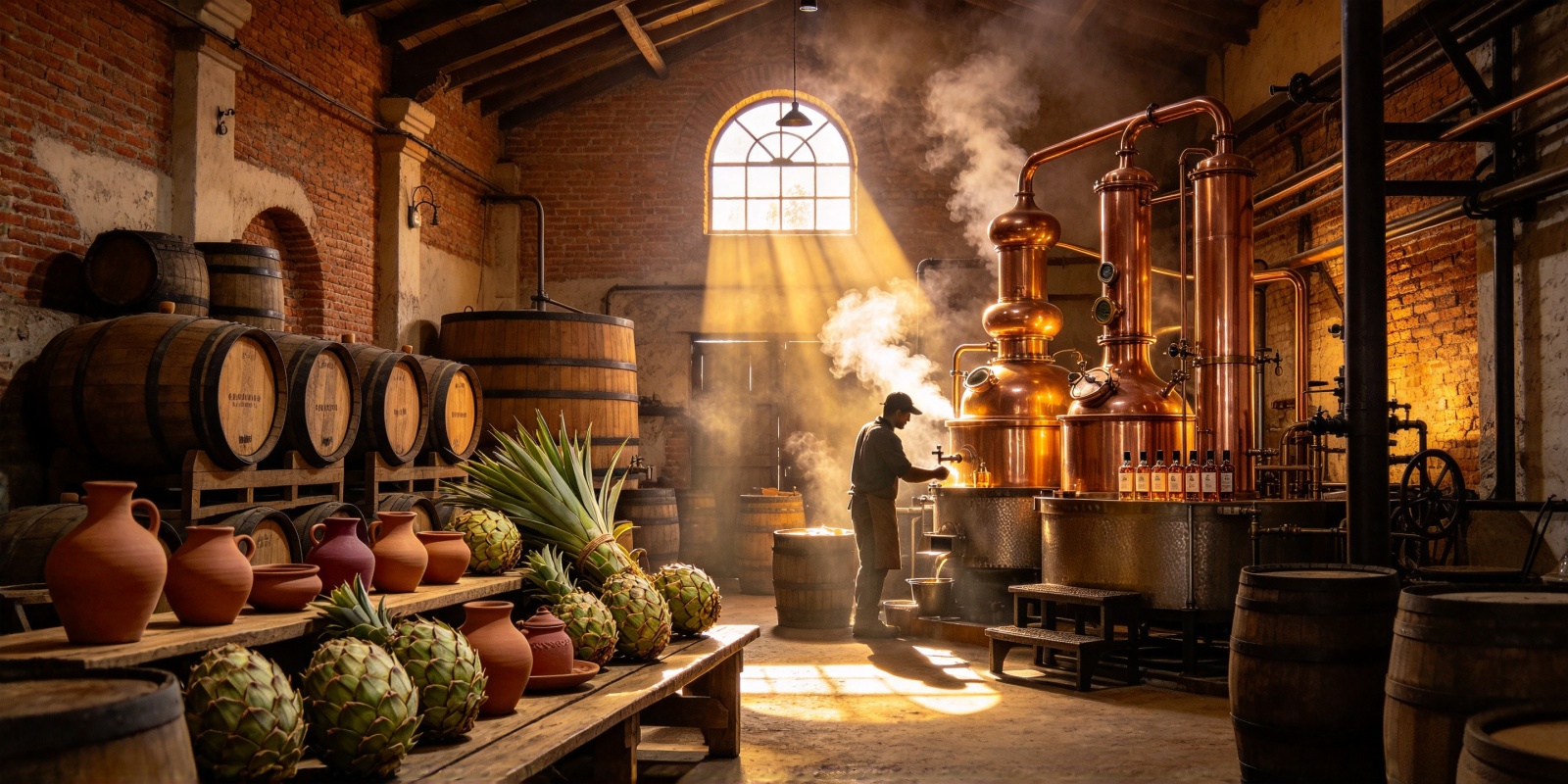

고객사는 멕시코 과달라하라에 기반을 둔 수제 주 spirits 증류소로, 수공예 테킬라와 메즈칼을 전문으로 한다. 이들의 제품은 프리미엄 멕시코 국내 시장과 미국의 일부 수출 채널을 대상으로 한다. 고객사는 자사의 대표 제품 전체 포장 리뉴얼을 위해 맞춤형 700ml 정방형 유리 병 개발을 당사에 의뢰하였다. 이 병은 4면 구조를 가지며, 각 면은 약간 오목한 곡선 형태로 설계되어 세련되고 현대적인 진열 효과를 구현한다.

이 맞춤형 주 spirits 병의 도전 과제는 그 기하학적 구조에 있었다. 4면 구조는 유리 성형 시 극도로 균일한 냉각을 요구한다. 단 하나의 면이라도 냉각 속도가 달라지면 유리가 내부로 수축하며 변형된다.

첫 번째 양산 라운드 후, 고객사는 표본 검사 중 심각한 결함을 발견하였다:

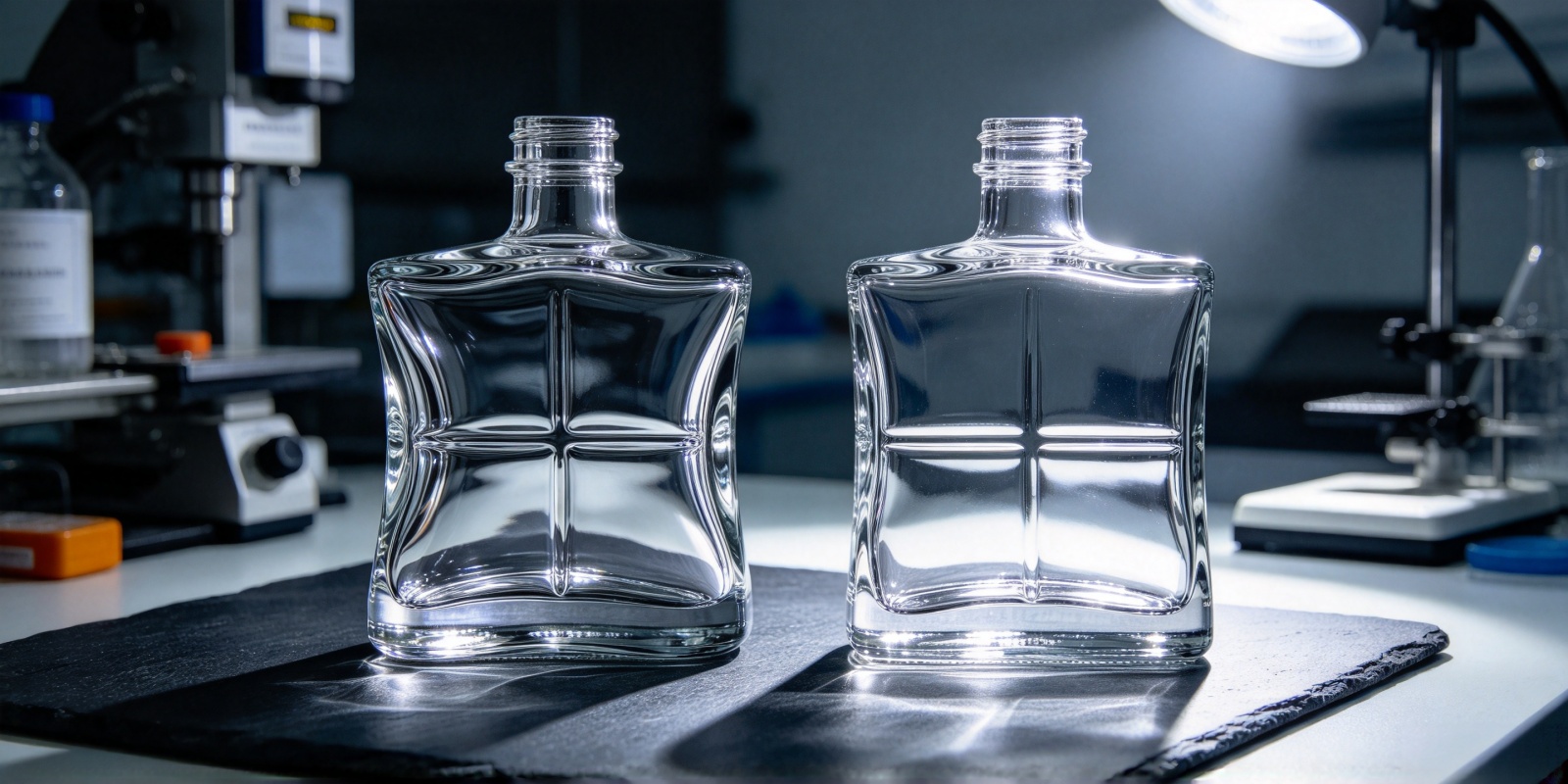

• 모든 네 개의 패널에서 오목 변형이 관찰됨 내측 붕괴 정도는 약 1.5–2mm로 측정됨. 조명 하에서 결함이 명확히 식별됨.
• 이 변형은 병의 시각적 평탄성과 구조적 완전성 모두를 저해함 고객사는 해당 로트가 출시에 부적합하다고 판단함.
• 문제가 첫 번째 양산 런에서 발생했기 때문에 신속한 해결이 이루어지지 않으면 브랜드의 포장 업그레이드가 최소 한 분기 이상 지연될 수 있음.

고객사 프로젝트 책임자가 명확히 밝힌 바에 따르면:

맞춤형 유리 병 프로젝트의 경우, 본체 변형은 교정이 가장 어려운 결함 중 하나이다. 보어 허용오차나 벽 두께 편차와 달리, 단순한 공정 파라미터 조정만으로는 해결할 수 없으며, 금형 구조와 유리 성형 공정 두 측면에서 동시에 개입해야 한다.

재작업 생산을 서두르지 않았다. 대신 철저한 근본 원인 분석을 수행하였다. 우리 엔지니어링 팀은 영업일 기준 5일 이내에 세 가지 핵심 요인을 규명하였다.

금형 재설계

• 냉각 중 네 면 패널 전반에 걸쳐 공기 압력을 균등화하기 위해 패널 이음새 부위에 마이크로 벤팅 채널을 추가하였다.
• 네 면 패널 전반의 냉각 속도를 동기화하기 위해 냉각 공기 흐름 분배 시스템을 최적화하였다.
• 병의 우아한 실루엣을 유지하면서도 구조 강성을 향상시키기 위해 핵심 측벽 부위의 벽 두께를 전략적으로 증가시켰다.

유리 성형 공정 최적화

• 유리 고브의 무게를 일관되게 유지하기 위해 피더 파라미터를 조정하여 몰드 내 유리 분포의 균일성을 향상시켰다.

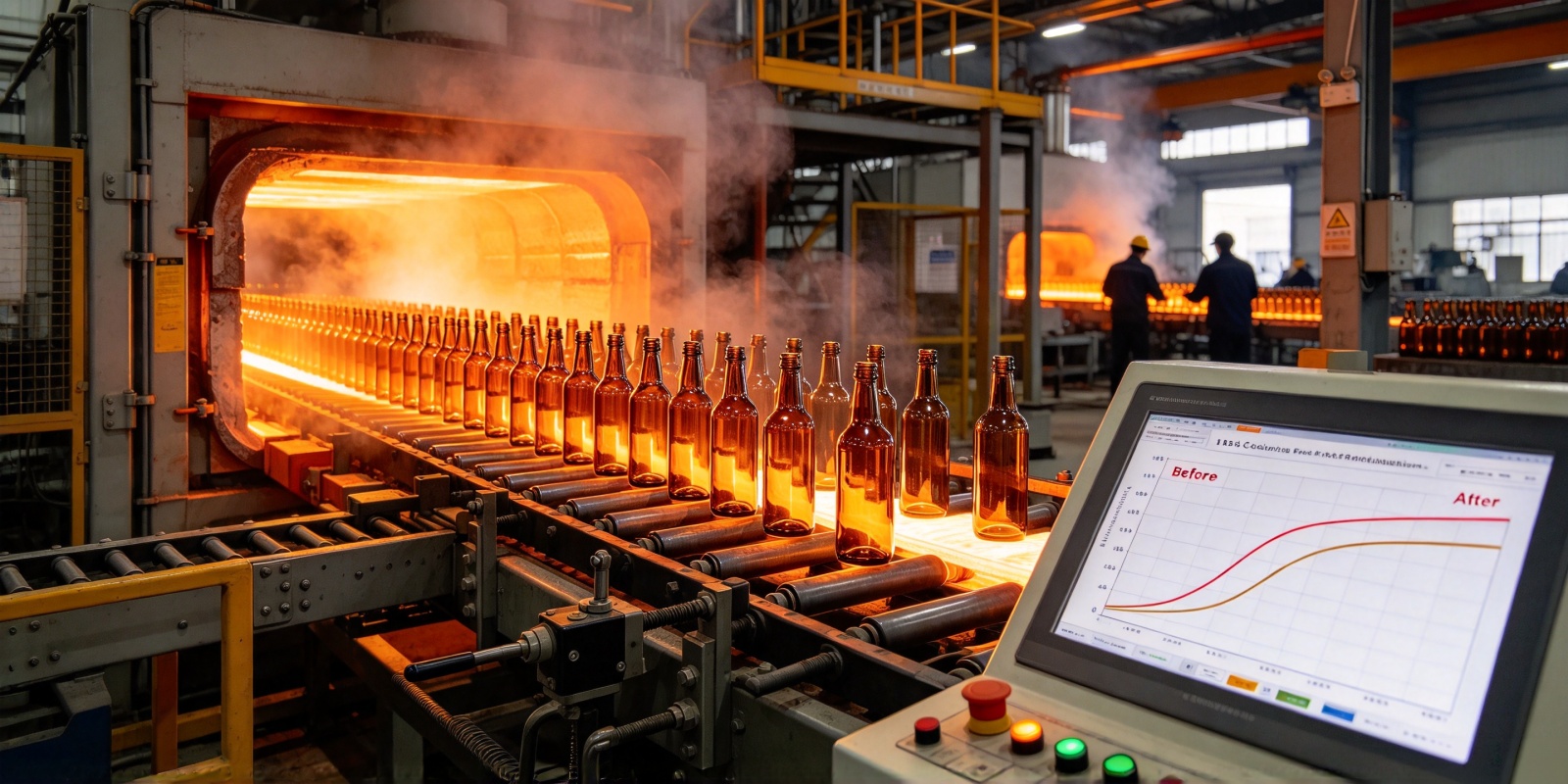

• 어닐링 로의 온도 곡선을 재설정하여 어닐링 시간을 연장하고 냉각 속도를 약 15% 낮추어 내부 응력을 완전히 해소하도록 했다.

검증 절차

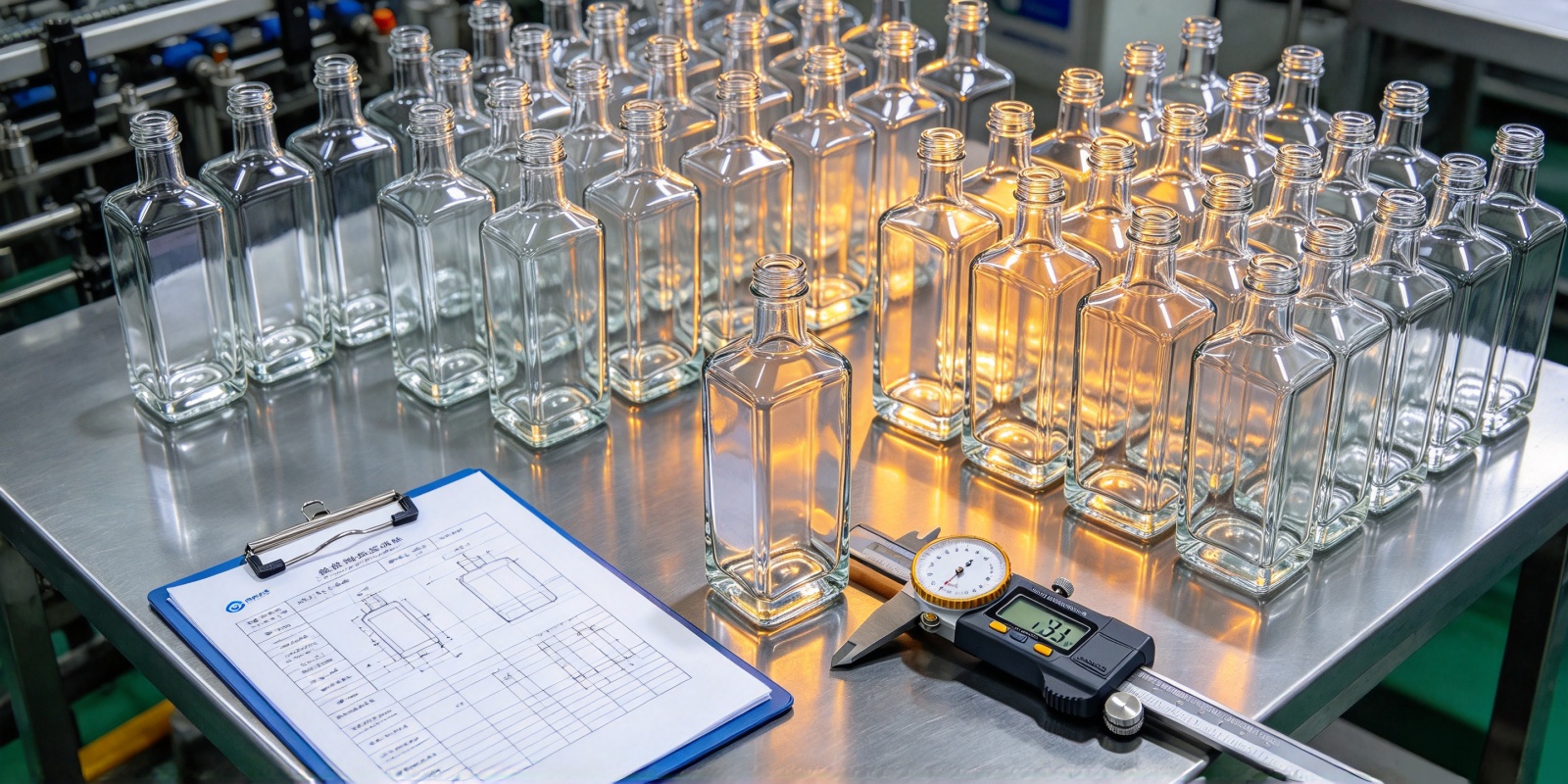

• 금형 수정 후, 전체 치수 검사, 변형 측정 및 어닐링 응력 시험을 위해 300개 규모의 시험 생산 배치를 제작했다.
• 고객은 시험 샘플 수령 후 변형이 완전히 제거되었음을 확인하고 양산을 승인했다.

근본 원인 확인부터 배치 납품까지의 전체 시정 조치 기간은 25일이었다.

• 변형 제거: 보정 후 네 패널 전반의 평탄도 편차는 0.3mm 이내로 관리되어 육안으로는 확인할 수 없었으며, 고객의 모든 현장 검사에서 합격하였다.

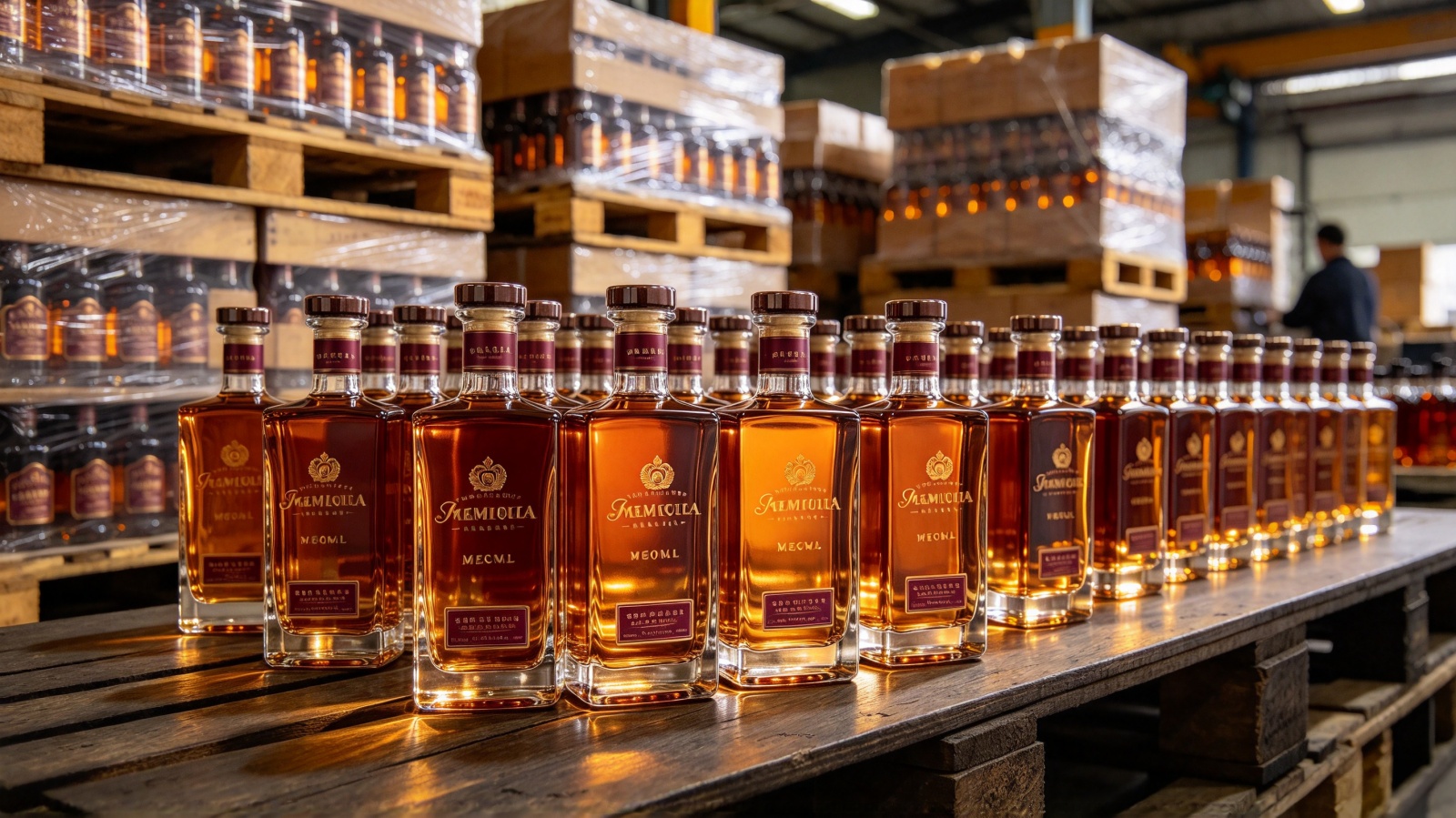

• 수율 개선: 보정된 배치의 양산 적합률은 99.2%를 달성하였으며, 초기 배치의 약 82% 대비 17%p 향상되었다.
• 일정 복구: 결함 발견부터 보정 완료 후 양산 납품까지 총 소요 기간은 25일이었으며, 고객의 브랜드 업그레이드 일정에는 어떠한 영향을 미치지 않았다.
• 장기적 파트너십: 고객사는 해당 병을 연간 조달 계획에 추가한 후, 동일 시리즈의 다른 두 가지 용량 병을 추가 주문하여 연간 공급량을 8만 개로 확대하였다.
